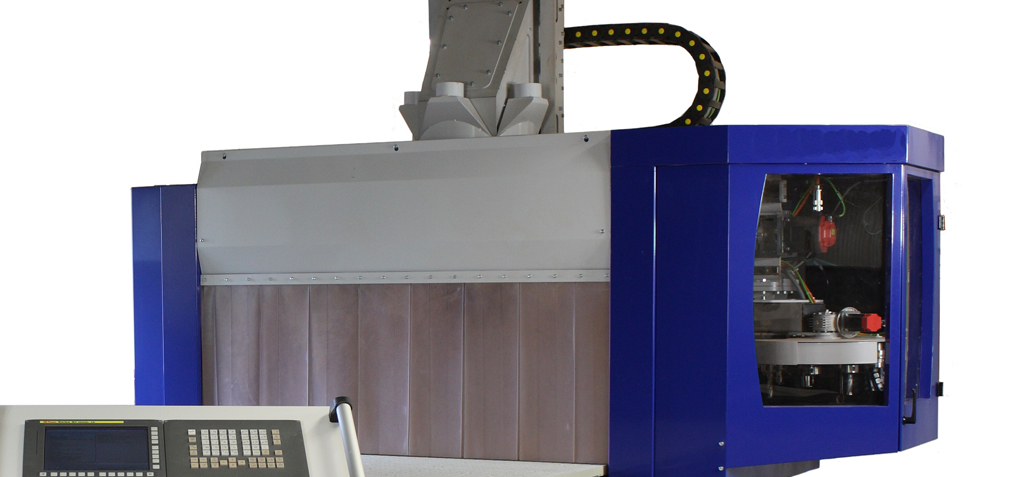

MOReTENs CNC7000

• Flexibel 6-axlig bearbetning av konstruktionsvirke
• Inbyggd automatisk materialhantering
• Inbyggd automatisk verktygsväxling
• Genom tiltning av detaljen kan automatisk bearbetning ske från alla håll
• Eftersom omgrepp av fixeringsslädarna kan utföras finns ingen yta där inte bearbetning kan ske
• Genom omgrepp kan längre detaljer bearbetas
• Industriellt styrsystem
• Digitala servon för högre effektivitet och mindre vibrationer
• Gränsnitt för PC och CAM-programvaror
• Portalkonstruktion för bättre stabilitet
• Möjlighet till specialanpassning



CNC7000 är speciellt framtagen för konstruktionsvirke.

Maskinen passar bla. till:

• företag som bearbetar bärande konstruktioner till byggnation

som tex. takstoltillverkare

• företag som bearbetar stolpar

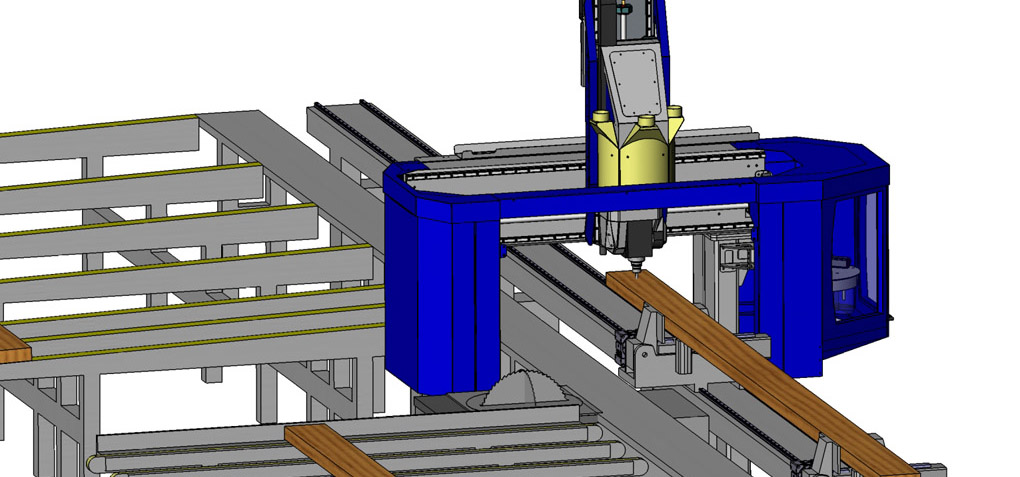

Flexibel 6-axlig bearbetning
Maskinen är uppbyggd kring 6 axlar (frihetsgrader) som kan fritt programmeras
Axel X1 och axel X2 styr de båda fixeringsslädarna.
Y-axel styr sidledsrörelsen på portalen
Z-axel styr  höjdrörelsen på portalen
4-axel styr vridningen av tiltning för spindelmotor
5-axel styr tiltning av spindelmotor

Spindelmotor
Spindelmotorn har inbyggd automatik för verktysväxling. Spindelmotorn ger 11 kW
med förhöjt moment vid låga varvtal.

Fixeringsslädarna
Fixeringsslädarna har många funktioner.

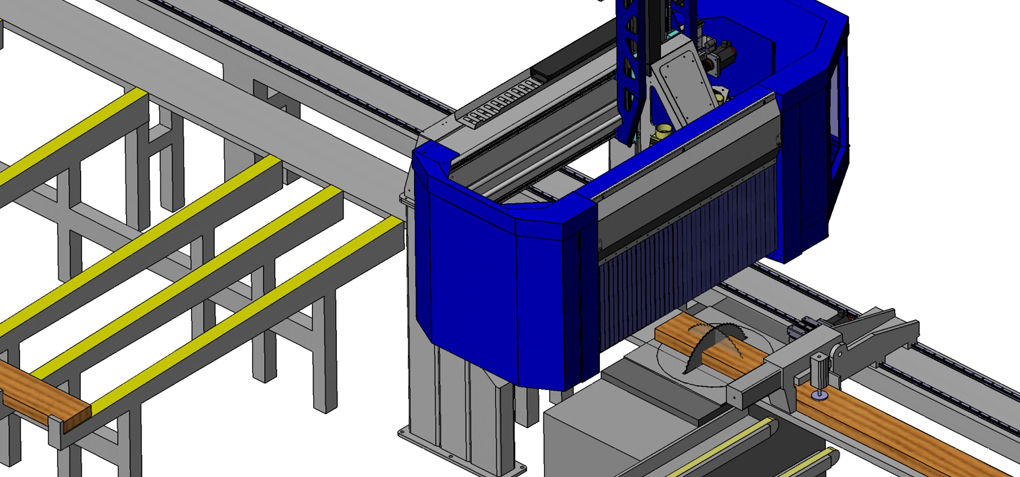

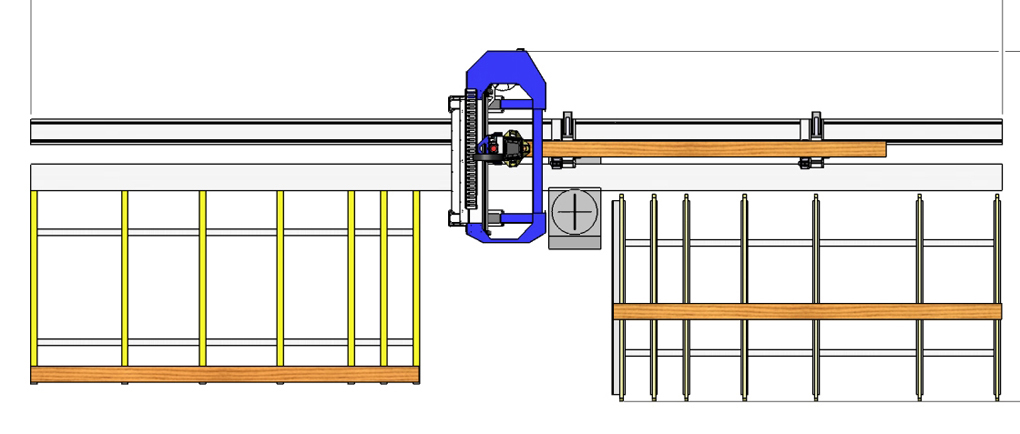

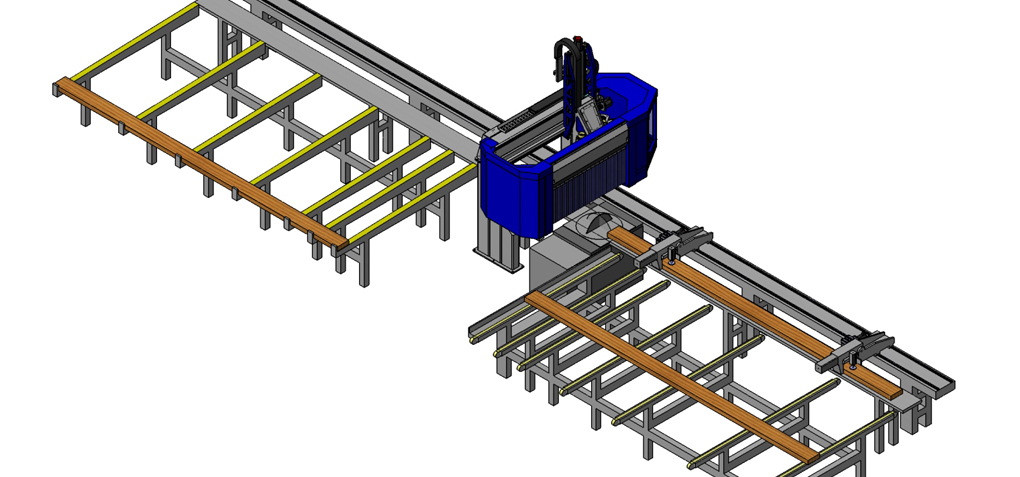

Inbyggd automatisk materialhantering
Fixeringsslädarna ställer sig vid inmatningstransportören.
Transportören matar detaljen. Fixeringsslädarna, justerar sidoläget och fixerar.

                      Tiltfunktion
Fixeringsslädarna kan tilta detaljen upp till 180 gr.
Tiltningen övervakas och styrs för snabb och mjuk förflyttning. Då tiltning kan utföras kan automatisk bearbetning ske från alla håll.

Fixeringsslädarna är fritt programmerbara var för sig eller i par med ett fast avstånd.

Då fixeringsslädarna kan göra om grepp kan längre detaljer bearbetas.

Bearbetningsrum
Som standard levereras ett bearbetningsrum som kapslar in bearbetningszonen. Fungerar både som skydd och spånuppsamlare.

Styrsystem
Maskinens styrsystem är industriellt uppbyggt och använder avancerad teknik. Styrsystemet
kan anslutas med nätverk till en PC.

Styrsystemet accepterar program enligt standard ISO6983 därmed kan en mängd olika CAM-programvaror användas både för 2D och 3D.

Maskinen har digitala servon för högre effektivitet och mindre vibrationer.

Tillbehör, tillval

Sågenhet
Sågenhet med 4 frihetsgrader:
Upp/ner 200 mm
Y-led (kapnings rörelse) 600 mm
Tilt av klinga 0-90 grader
Vridning kring vertikalaxel 0-360 grader

En tredje fixeringssläde
CAM-programvaror
Maskinskydd runt maskinen
Spånsugssystem
Ljusridå
Anpassade roterande verktyg
